Инструкция по заправке картриджа Xerox 013R00625, для аппарата Xerox WC 3119.

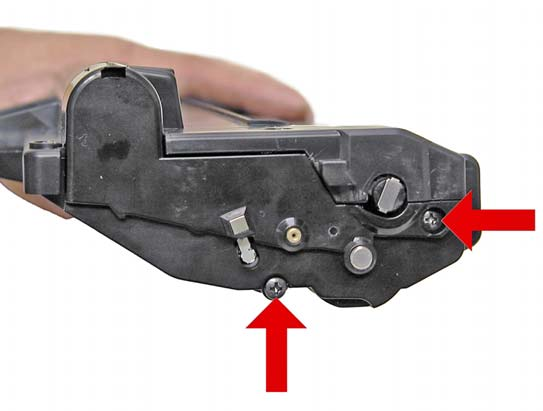

Откручиваем два винта на крышке справа.

Отжимаем защелку и снимаем крышку.

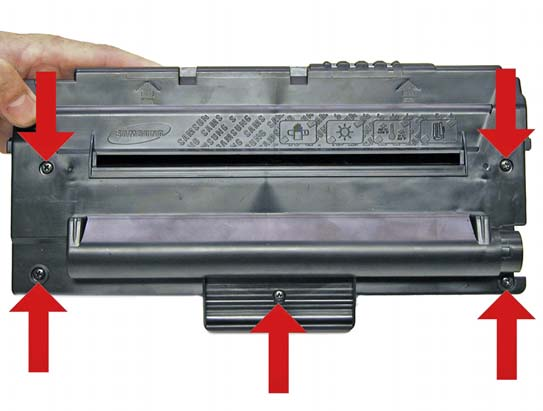

Теперь откручиваем пять винтов сверху.

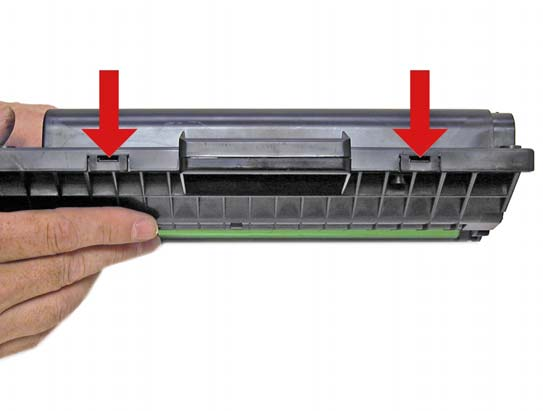

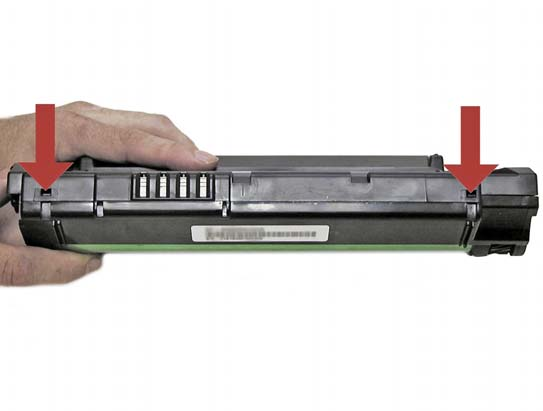

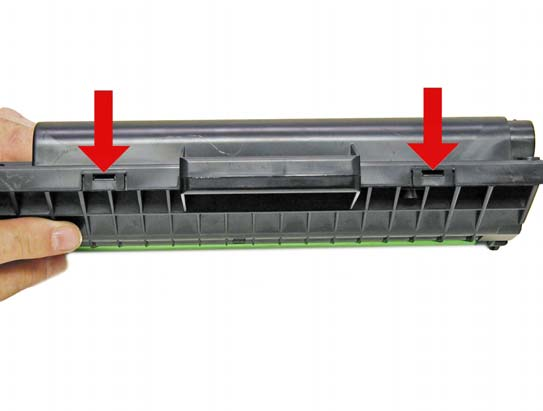

Отщелкиваем по две защелки сзади и спереди и снимаем верхнюю часть.

Откручиваем два винта на крышке слева и снимаем ее.

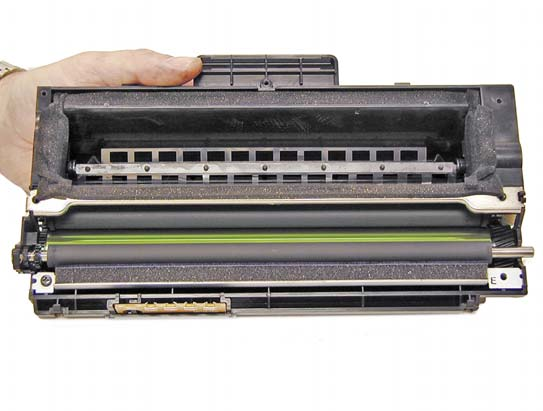

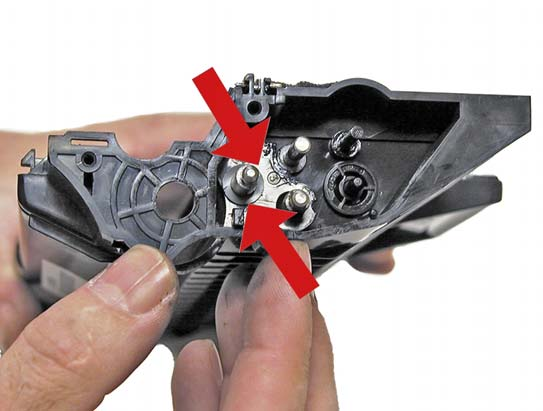

Удаляем все шестерни и снимаем вал заряда и фотобарабан.

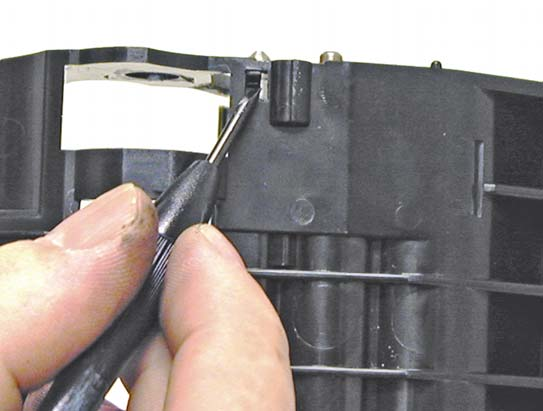

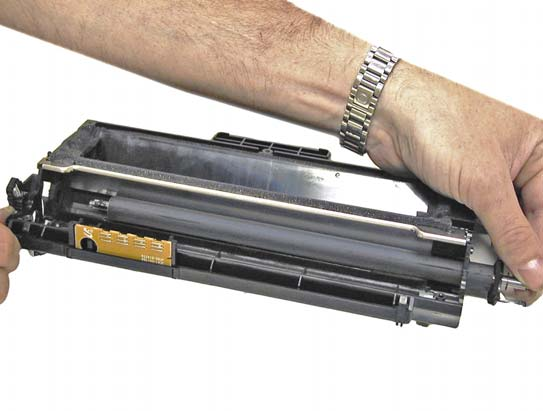

Поддеваем крепление и достаем вал переноса.

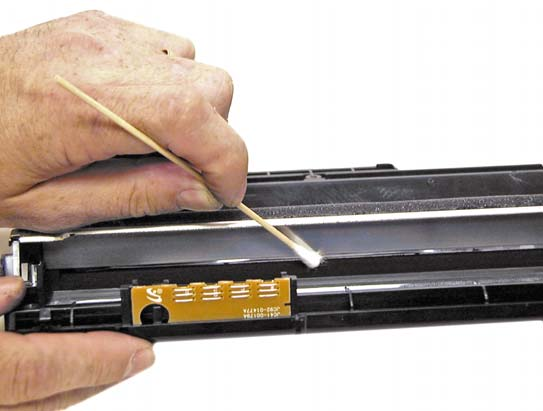

Удаляем из картриджа остатки старого тонера и очищаем кромку лезвия подбора ватной палочкой, смоченной в спирте.

Очищаем вал переноса сухой чистой тряпкой и ставим его на место.

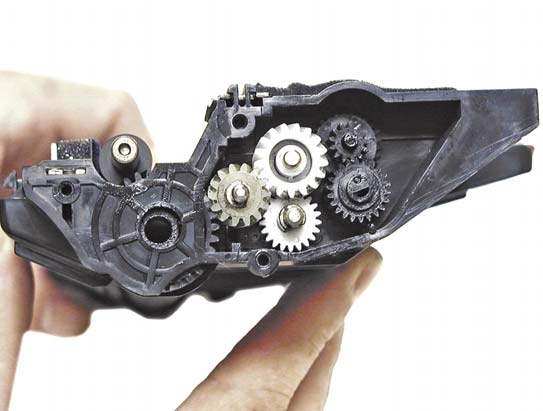

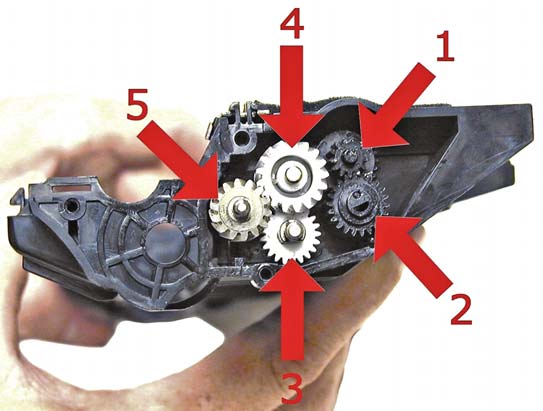

Ставим на место шестерни в указанном порядке.

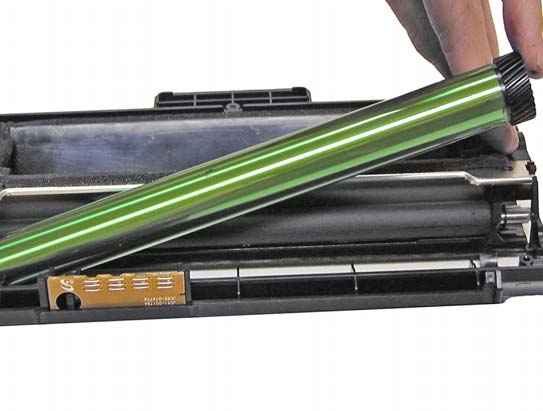

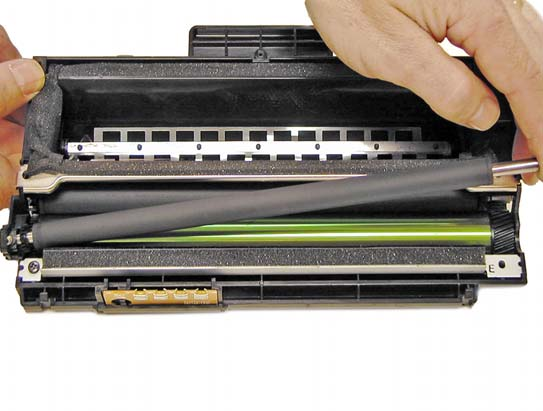

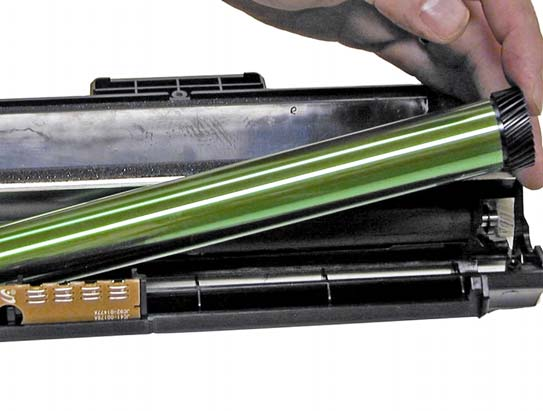

Устанавливаем на место фотобарабан и вал заряда.

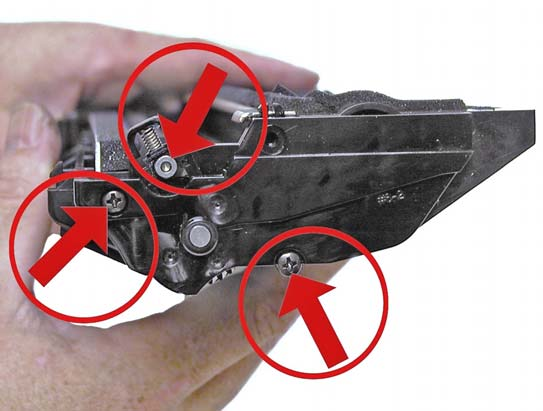

Одеваем левую крышку и фиксируем ее винтами. Проследите, чтобы крепление вала заряда было установлено правильно.

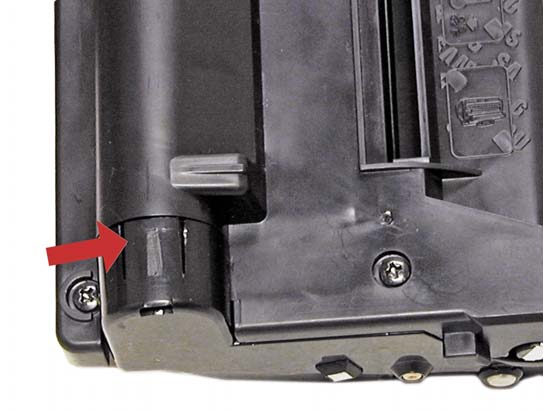

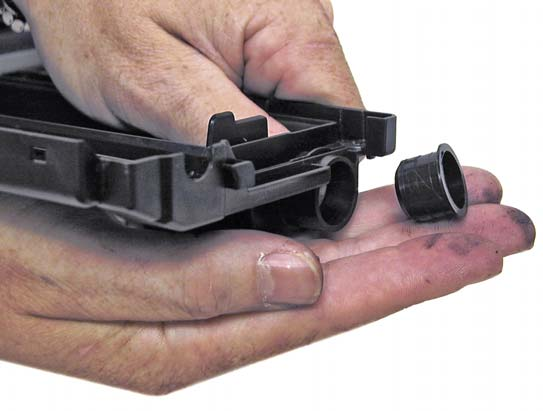

Достаем пробку на верхней части картриджа, вытолкнув ее изнутри.

Меняем чип и одеваем верхнюю крышку. Проследите, чтобы все защелки встали в пазы.

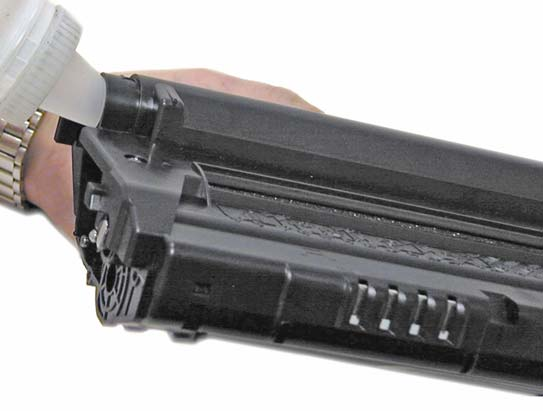

Фиксируем верхнюю часть пятью винтами и засыпаем тонер. Для 013R00625 - 80 грамм.

Ставим на место пробку и одеваем правую крышку. Фиксируем ее винтами и проверяем, чтобы защелка сверху встала на свое место.

Ваш картридж готов к работе.
